创建按钮视图
组件介绍
在指定区域显示按钮并接收按钮点击状态
SDK 版本
v1.0.13.17 及其以上版本
截图

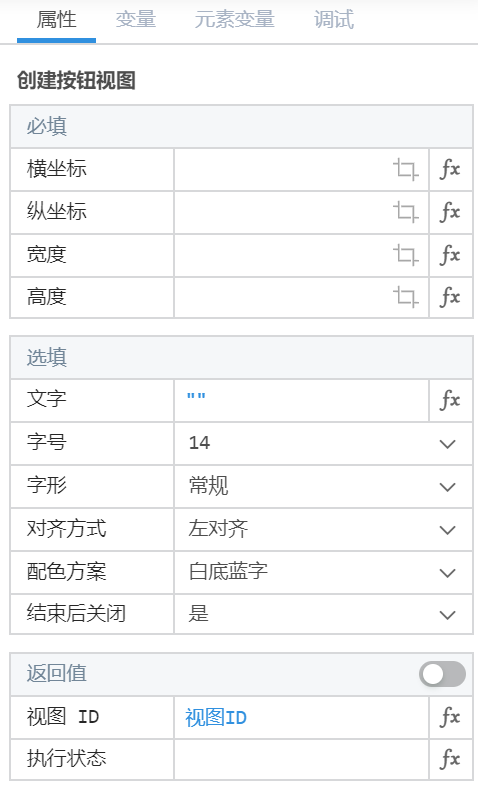

属性说明
必填项
| 属性名称 | 类型 | 默认值 | 说明 |
|---|---|---|---|
| 横坐标 纵坐标 |
数字 | 空 | 视图区域左上角的横/纵坐标，以屏幕左上角为坐标系原点 点击右侧图标可以自动填充数据，具体操作详见注意事项 |
| 宽度/高度 | 数字 | 空 | 视图区域的宽/高度，以横/纵坐标为原点，单位：px 点击右侧图标可以自动填充数据，具体操作详见注意事项 |
选填项
| 属性名称 | 类型 | 默认值 | 说明 |
|---|---|---|---|
| 文字 | 字符串 | 空 | 视图区域显示的文字， "\r\n" 可以将文字换行显示， 如 "1"+"\r\n"+"2" 则 1、2 会换行显示，其中 + 表示连接符 |
| 字号 | 下拉选项 | 14 | 显示文字的字号： ● 10 ● 12 ● 14 ● 16 ● 18 ● 20 ● 28 ● 36 ● 48 ● 72 |
| 字形 | 下拉选项 | 常规 | 显示文字的字形： ● 常规 ● 倾斜 ● 加粗 ● 加粗倾斜 |
| 对齐方式 | 下拉选项 | 左对齐 | 显示文字的对齐方式： ● 左对齐 ● 居中 ● 右对齐 |
| 配色方案 | 下拉选项 | 黑底白字 | 按钮的配色方案 ● 白底蓝字 ● 蓝底白字 ● 红底白字 |
| 结束后关闭 | 下拉选项 | 是 | 流程运行结束是否自动关闭视图： ● 是 ● 否 |
返回值
| 属性 | 类型 | 说明 |
|---|---|---|
| 视图 ID | 字符串 | 「更新文字」、「关闭视图」及「按钮视图点击状态」组件需要用到此参数 用于更新视图文字及关闭指定视图 |

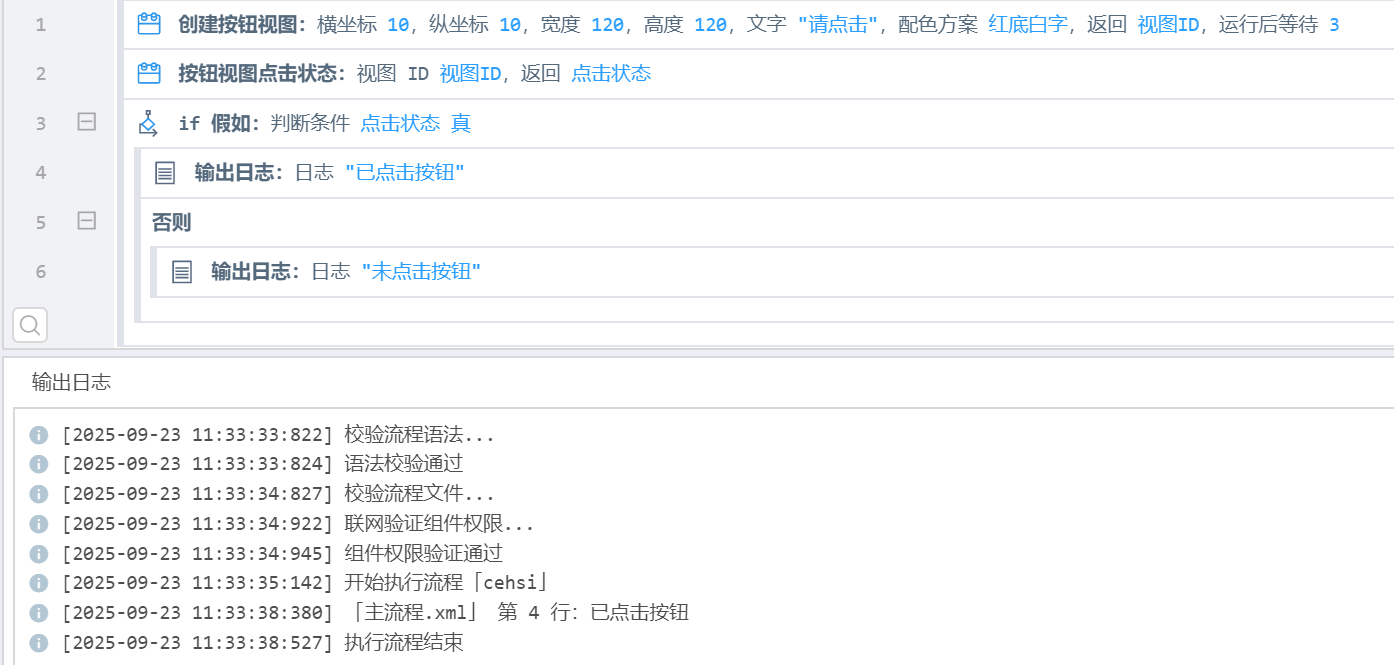

组件示例
运行结果：在指定区域显示按钮，并根据是否点击返回点击状态，输出日志显示点击状态
注意事项
自动获取坐标及宽度高度：点击横/纵坐标或者宽度、高度中任意一个属性右侧的图标，鼠标移动需要显示文字的界面，鼠标滑动选择要显示文字的范围，点击「完成」会将选择区域的坐标及对应宽高自动填充到右侧属性中。
Windows 屏幕缩放与系统最小宽度对照表
| 当前屏幕缩放（%） | 系统最小宽度 | 组件宽度属性 | 实际显示宽度 |
|---|---|---|---|
| 100 | 138 | <138 | 138 |
| 150 | 180 | <180 | 180 |
